隨著科技的發(fā)展，行業(yè)在進(jìn)步，生產(chǎn)工藝的改善趨向成熟，輥壓機(jī)在水泥、冶金、礦山等行業(yè)中已得到廣泛的應(yīng)用，它的應(yīng)用對(duì)單位產(chǎn)品電耗的降低、磨機(jī)產(chǎn)量的提高及產(chǎn)品質(zhì)量都有著明顯的提高。
在水泥輥壓機(jī)輥面技術(shù)上不斷推陳出新，各生產(chǎn)廠(chǎng)家分別研制了不同的輥面形式，有：堆焊輥、復(fù)合輥/合金輥、柱釘輥等，但其輥面的磨損、剝落、崩塊等問(wèn)題是一直困擾各生產(chǎn)企業(yè)及設(shè)備開(kāi)發(fā)商的一道難題，輥壓機(jī)輥套從初始的堆焊輥逐漸改進(jìn)到現(xiàn)今市場(chǎng)上的鑲嵌式柱釘輥，后者相較堆焊輥有著明顯的優(yōu)勢(shì)：首先柱釘?shù)哪湍バ阅芏押篙伿菬o(wú)法與之比擬的，其次在生產(chǎn)應(yīng)用中柱釘輥面對(duì)各種物料適應(yīng)性非常強(qiáng)，且生產(chǎn)指標(biāo)比較穩(wěn)定;美中不足的是，鑲嵌式柱釘輥在使用過(guò)程中普遍存在的問(wèn)題也一直未能得到很好的解決，例如：
1、輥套母體表層磨損受制于鑲嵌式柱釘輥的生產(chǎn)工藝，因柱釘輥套母體也是像堆焊輥套母體那樣由42CrMo材料鍛造而成，雖說(shuō)經(jīng)調(diào)質(zhì)后母體表層硬度在HRC53左右，如物料易磨性稍差，會(huì)使母體像堆焊輥那樣表層磨損后形成大面積掉釘?shù)膯?wèn)題。

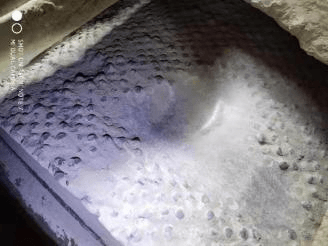

圖例一：
2、輥套母體表層崩損，輥壓機(jī)系統(tǒng)運(yùn)行中使用除鐵裝置已成標(biāo)配，不可否認(rèn)的是部分企業(yè)在生產(chǎn)運(yùn)行中該設(shè)備形同擺設(shè)也是存在的，而系統(tǒng)中進(jìn)入不吸磁鐵件也為常事，因輥套母體為鍛造而成，整體強(qiáng)度稍顯不足，很容易在進(jìn)入鐵體時(shí)將母材表層崩損，如不及時(shí)修復(fù)短時(shí)間內(nèi)會(huì)使崩損點(diǎn)像堆焊輥套那樣造成往深處磨損及周邊擴(kuò)展的問(wèn)題發(fā)生。
圖例二：
3、輥面變形，輥套母體為42CrMo鍛造而成，雖經(jīng)調(diào)質(zhì)后表面耐磨層硬度在HRC53左右，但耐磨層厚度只有6mm左右，其母體基礎(chǔ)強(qiáng)度、抗壓性能稍差，在生產(chǎn)運(yùn)行中因物料進(jìn)料不均而造成擠壓面不均，輥體會(huì)像堆焊輥那樣形成凹、凸不平的輥面，從而影響到生產(chǎn)運(yùn)行指標(biāo)。
圖例三：
4、掉釘問(wèn)題：柱釘與套體上孔的配合為過(guò)盈裝配加膠粘合，圖例:
輥體運(yùn)行時(shí)柱釘會(huì)受到非軸向力傳導(dǎo)至粘膠及輥體，過(guò)盈量的設(shè)置、輥套母體的強(qiáng)度高低會(huì)在實(shí)際運(yùn)行中檢驗(yàn)出是否會(huì)出現(xiàn)在非軸向力的作用下將輥體孔壁沖擊變形，導(dǎo)致柱釘與孔間隙增大，從而使柱釘脫落。再者各系統(tǒng)物料溫度不同，如物料在出現(xiàn)高溫段時(shí)鑲嵌的柱釘與鉆孔間粘膠溶膠而引起柱釘脫落，如不及時(shí)補(bǔ)釘維護(hù)，很容易造成柱釘脫落處的母體磨損從而出現(xiàn)相關(guān)的問(wèn)題。
圖例四：
以上弊端無(wú)論哪一種情況出現(xiàn)，在線(xiàn)是很難修復(fù)到位的。而設(shè)備帶病運(yùn)轉(zhuǎn)不僅不能達(dá)到降低能耗的目的，很可能導(dǎo)致嚴(yán)重的事故。
為解決以上幾點(diǎn)問(wèn)題，江蘇雙發(fā)機(jī)械有限公司根據(jù)多年的市場(chǎng)調(diào)研，研制開(kāi)發(fā)出全新的輥壓機(jī)鑄釘合金輥套，現(xiàn)已在市場(chǎng)上廣泛使用，鑄釘輥套采用嵌入式同步澆注一次成型工藝，與傳統(tǒng)的柱釘鑲嵌工藝模式相較，鑄釘合金輥套在生產(chǎn)運(yùn)行中永不掉釘，圖例：
因輥體表層為韌性?xún)?yōu)良的高合金鋼，合金鋼的硬度為HRC61-68間，厚度為60mm左右，所以在生產(chǎn)運(yùn)行中很難出現(xiàn)系統(tǒng)進(jìn)入鐵件而出現(xiàn)崩塊使之加深且向周邊擴(kuò)展的可能，在柱釘耐磨的同時(shí)輥體表層也相應(yīng)的提高了耐磨強(qiáng)度，合金鋼厚度在60mm左右，母體強(qiáng)度相應(yīng)的增高使之在生產(chǎn)運(yùn)行中不會(huì)出現(xiàn)因進(jìn)料不均而造成輥面變形的情況發(fā)生，柱釘為嵌入式同步澆注一次性完成，無(wú)論物料的溫差如何在生產(chǎn)運(yùn)行中永不會(huì)出現(xiàn)掉釘?shù)膯?wèn)題。因改變了傳統(tǒng)的鑲嵌制造工藝模式，使鑄釘輥套在生產(chǎn)運(yùn)行周期內(nèi)無(wú)需維護(hù)、極大的控制了生產(chǎn)成本的提高和繁瑣的補(bǔ)釘?shù)刃迯?fù)等工作，也相應(yīng)的延長(zhǎng)了產(chǎn)品使用壽命。在離心澆注一次成型生產(chǎn)工藝中，雙發(fā)機(jī)械可生產(chǎn)澆注至水泥行業(yè)中較大規(guī)格的Φ2200X1600mm輥壓機(jī)柱釘輥套。

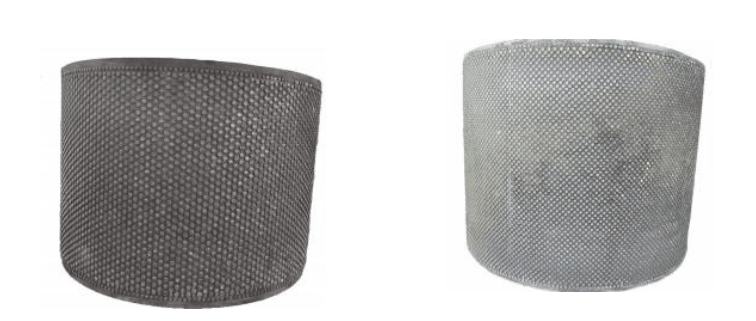

附圖：
鑄釘合金輥套技術(shù)參數(shù)：
1、柱釘主要化學(xué)成份：鎢含量>87%，鈷含量>10%;
2、柱釘硬度：HRC73-78;
3、母材材質(zhì)：高合金鋼，硬度：HRC61-68間。
鑄釘合金輥套發(fā)明專(zhuān)利證書(shū)：
鑲嵌式柱釘輥與鑄釘輥數(shù)據(jù)對(duì)比：
目前，該鑄釘合金輥套已在華潤(rùn)水泥、塔牌集團(tuán)、南方水泥等規(guī)模化使用，歡迎業(yè)內(nèi)人士考察。
鑄釘合金輥套咨詢(xún)電話(huà)：王總13809017909 張總18910037609
